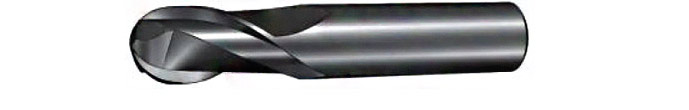

Ball Nose Cutters

BH

CODE N°

Da8

D2h6

d

L

L1

L2

L3

r

Z
BH0380 3 6 2,8 3,5 12 40 80 1,5 2
BH0480 4 6 3,8 4 15 40 80 2,0 2
BH0580 5 6 4,7 5 18 40 80 2,5 2
BH06100 6 8 5,6 6 20 60 100 3,0 2
BH08120 8 10 7,6 7 25 75 120 4,0 2
BH10122 10 12 9,6 8 30 70 120 5,0 2
BH12150 12 16 11,5 10 35 90 150 6,0 2
BHL

CODE N°

Da8

D2h6

d

L

L1

L2

L3

r

Z
BHL0150 1 4 4 9 50 0,5 2
BHL01550 1,5 4 4 9 50 0,75 2
BHL0250 2 6 5 9 50 1 2
BHL0380 3 6 6 9 80 1,5 2
BHL0480 4 6 8 11 80 2 2
BHL0590 5 6 10 13 90 2,5 2
BHL0690 6 6 12 90 3 2
BHL08100 8 8 14 100 4 2
BHL10100 10 10 18 100 5 2
BHL12110 12 12 22 110 6 2
BHL16140 16 16 30 140 8 2
BHL20160 20 20 38 160 10 2
BHXL

CODE N°

Da8

D2h6

L

L1

L2

r

Z
BHXL0280 2 3 6 8 80 1 2
BHXL03100 3 3 8 100 1,5 2
BHXL04100 4 4 8 100 2 2
BHXL05120 5 6 10 11 120 2,5 2
BHXL06120 6 6 10 120 3 2
BHXL08140 8 8 14 140 4 2
BHXL10180 10 10 18 180 5 2

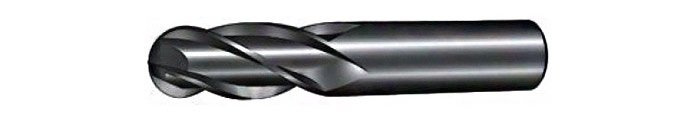

BHL4

CODE N°

Da8

D2h6

L

L1

L2

r

Z
BHL40360 3 6 8 13 60 1,5 4
BHL40470 4 6 8 13 70 2 4
BHL40580 5 6 10 13 80 2,5 4
BHL40690 6 6 12 90 3 4
BHL408100 8 8 14 100 4 4
BHL410100 10 10 18 100 5 4
BHL412110 12 12 22 110 6 4
BHL416140 16 16 30 140 8 4
BHL420160 20 20 38 160 10 4
